【CIMT2023展會期間，中國機床工具工業協會對2022年度先進會員（十佳）企業進行了表彰頒獎。為了更好地宣傳這些會員企業，協會傳媒部針對獲獎企業及其產品組織了系列專題報道。此前已發布了“自主創新十佳”企業的宣傳稿，接著對“產品質量十佳”企業進行宣傳，供業界參考，以期共同推動產品質量提升。稿件素材來自協會行業發展部提供的相關資料，經與相關企業確認。】協會傳媒部

        一、產品亮點

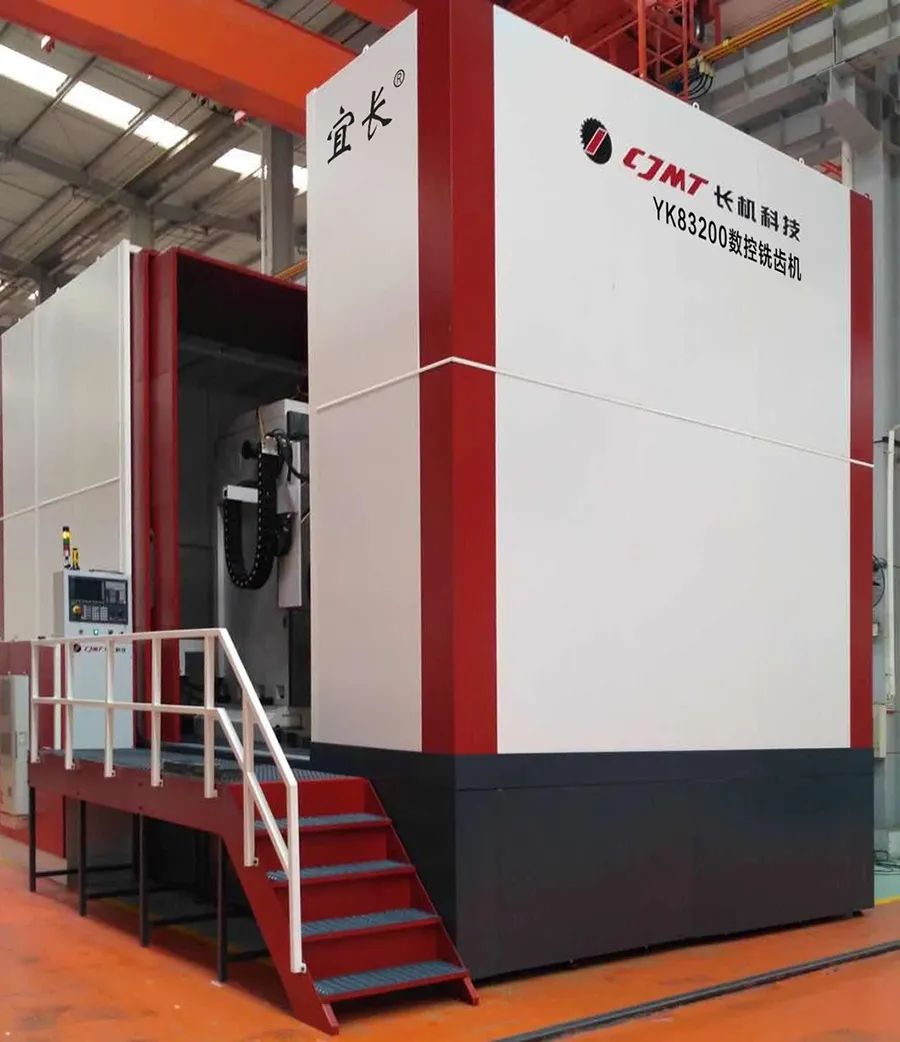

      宜昌長機科技有限責任公司研發的YK83200（A）數控銑齒機，主要適用于風電、工程機械、礦山機械、冶金機械等回轉支承相關行業的行星減速機、增速箱、偏航軸承內外齒圈及變漿軸承內齒齒廓等中大型內外圓柱直齒輪、斜齒輪的加工。機床可滿足高效干式銑削加工，具有綠色、環保、高效、加工尺寸穩定等特點。

機床徑向及軸向進給采用重載滾珠絲杠副，配備進口重載滾動體，實現無間隙運動；動態鎖緊機構減小切削過程中的震動，提高剛性；銑刀架采用兩端同步驅動，配備液壓智能柔性消隙機構，提升主軸箱的精度保持性和齒面粗糙度；工作臺采用靜壓定心及靜壓支撐，采用雙蝸輪消隙技術；配備微量潤滑系統，實現綠色環保并有效提高刀具使用壽命。

        二、產品結構及技術特點

        本機床系縱向布局的立式銑齒機，由床身、雙蝸輪靜壓工作臺、立柱、滑座、銑刀架等主要部件組成，并配備單獨的液壓站和排屑機，獨立的落地式電氣柜置于機床一側。本機床為三軸數控機床，交流伺服驅動，CNC控制。

       技術創新點：（1）床身導軌采用滾滑復合運動，降低電機負載，提高機床壽命；（2）所有導軌采用進口滾動體預緊，無間隙運動，提高剛性，降低重載切削時產生的震動；（3）工作臺采用雙蝸輪消隙，消除蝸輪副的間隙，提高加工精度，同時采用靜壓支撐，降低磨損，提高壽命；（4）銑刀架采用柔性全消隙機構，可根據切削狀態隨時調整消隙壓力，使機床處于最佳工作狀態；（5）銑刀架加工參數的覆蓋性和延續性，通過銑刀架的系列化設計，使機床的直徑加工范圍和模數加工范圍能從小到大逐步延伸，達到全尺寸和范圍覆蓋，滿足客戶的不同需求；（6）銑刀架齒輪消隙技術研究；消隙技術在銑刀架傳動鏈上的應用，保證齒輪消隙并且平穩傳動；（7）銑刀架實現自動分度：使用伺服電機驅動蝸輪蝸桿副，安裝高精度軸承和角度編碼器達到較高的定位精度和重復定位精度，采用液壓鎖緊裝置，提高斜齒輪加工精度。

       該機配合大規格液壓柔性全消隙銑刀架，加工斜齒最大齒寬可以達到800mm。銑刀架自動分度達到±25°，實現了大螺旋角斜齒的高效加工。工作臺采用雙蝸輪副靜壓消隙傳動，一套蝸輪副傳動，而另一套蝸輪副消隙，消除了蝸輪副間隙帶來的影響，利勃海爾蝸輪母機精加工GB4級，適用于大齒寬、大模數、斜齒的強力銑削加工。靜壓主軸和主軸套間隙0.05-0.08mm；下端面靜壓塊起支撐作用，通油浮起量0.02-0.03mm；上端面預緊實現閉環控制，減少銑削加工時工作臺傾覆和震動。本產品以機床自身高穩定性和高剛性為基礎，通過對工件加工工藝、加工特點以及刀具壽命的研究，實現了大模數大齒寬大螺旋角工件的高效穩定加工。

      三、圍繞該產品所開展的質量工作及產品質量水平

      1. 創新質量管理模式

      通過建立“五網合一”的矩陣式客戶需求調查分析網絡真實有效的把控市場需求，堅持以差異化產品、品質如一的質量和服務來應對；大力推進并行研發模式，建立與客戶共同研發創造齒輪制造及應用的開放生態系統；利用“質量屋”將客戶需求轉換為產品特性、工藝特性、生產特性等技術需求信息予以實現；通過運用TRIZ理論方法展開正向設計，通過“發明工程師”加快創新發明的廣度、深度和速度，通過建立實時共享交互平臺，實現產品市場活動的并行；基于客戶為中心在產品生命周期全過程建立全員、全流程的閉環質量管理體系，用管理體系文件規范管理活動和行為，建立質量大數據系統，通過自檢、互檢、專檢將質量控制貫穿于每一道工序和業務流程。

      2. 制定質量戰略

   公司以“追求卓越，持續創新質量環境安全健康管理；務實求精，強力推進與利益相關方和諧發展。”為質量工作的指導方針，按照ISO9001：2015、OHSAS18001：2007、ISO14001：2015三個標準的規定及必須遵循的法律、法規、國家標準、行業標準和企業標準，結合公司的實際情況，又先后通過知識產權管理體系認證和兩化融合管理體系評定，建立了“五標合一”的文件管理體系，并根據實際運行情況持續改進以保持其有效性。按照四個質量管理思想設計質量管理過程，構建質量管理體系的框架，識別出主要的質量管理過程，開展質量管理活動。

      3. 實行全面質量管理

    （1）全面的質量，即不限于產品質量，還包括服務質量和工作質量；（2）全過程，即不限于生產過程，還包括市場調研、產品開發與設計、生產技術準備、制造檢驗、銷售、售后服務等質量環的全過程；（3）全員參與，即不限于領導和管理干部，而是全體員工都要參與，質量第一，人人有責。

      四、用戶對產品可靠性、穩定性、服務水平的評價

YK83200作為成熟的產品，已進行批量生產。該型號數控銑齒機性能、技術參數和規格完全滿足客戶需要，機床剛性強，柔性好，加工精度穩定，生產效率高，為客戶生產加工的順利開展提供了設備保障。用戶一致認為該機床是一款性價比優越的機床。
