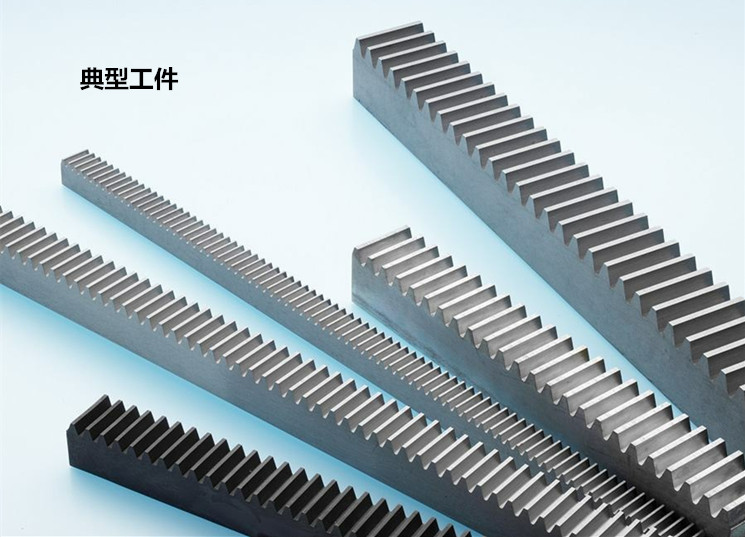

主要用于加工各類直、斜齒條，特別適合于工程機械、電梯和機床等制造業的大批量生產使用，也可供機械制造業中單件或小批量的加工。
1.刀軸的沖程速度無級調速。
2.可任意設定進給速度、循環次數和切削深度。
3.粗、精加工轉換時可自動變速，具備刀具自動上停、中停功能。
|

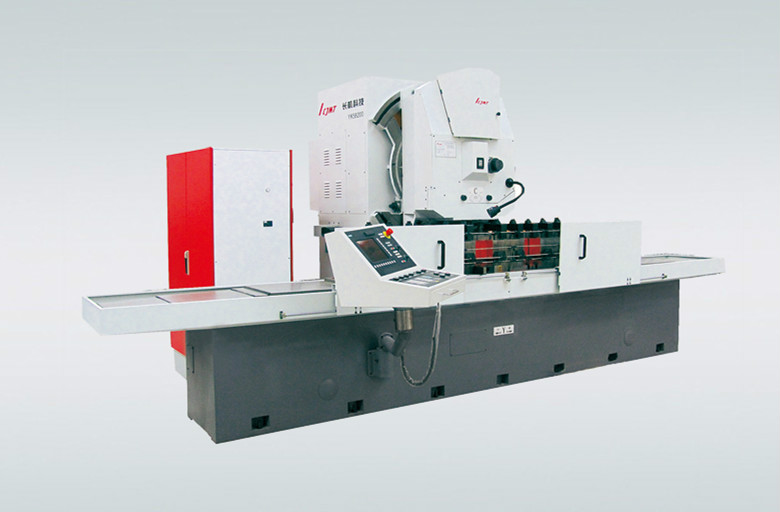

技術規格
|
YK58200
|
|
最大加工長度直徑
|
2000
|
|
最大模數（mm）
|
12
|
|
最大加工工件傾斜角
|
±30°
|
|
插齒刀最大沖程長度
|
160
|
|
插齒刀主軸沖程數（str/min）
|
60~300
|
|
插齒刀行程位置調整量
|
50
|
|
工作臺切向進給速度（mm/min）
|
0~1000
|
|
插齒刀讓刀量
|
≥0.5
|
|
插齒刀安裝軸徑直徑
|
31.743
|
|
工作臺面尺寸
|
2150X490
|
|
插齒刀軸心線至工作臺中心平面距離
|
-110~270
|
|
插齒刀安裝端面至工作臺面距離
|
160~370
|
|
機床總功率
|
30
|
|
機床總重量（Kg） approx.
|
13000
|
注：本網站中各系列產品參數僅供參考，具體以實物為準，如有需求，請聯系我們。
|
標準配置
|
|
主機
|
加工精度等級（GB/ISO）
|
7
|
|
數控軸數
|
3
|
|

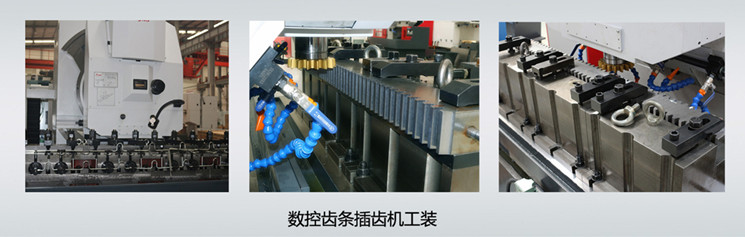

工裝
|
工件液壓夾緊油缸
|
×
|
|
電氣
|
數控系統
|
828D
|
|
屏幕尺寸（單位：英寸）
|
10.4
|
|
參數編程
|
√
|
|
電柜空調
|
√
|
|
其它部件
|
液壓系統
|
√
|
|
排屑系統
|
√
|
|
集中潤滑系統
|
√
|
|
防護罩
|
半
|
|
裝箱附件
|
接刀桿（個）
|
1
|
|
隨機附件箱
|
√
|
|
機床墊鐵
|
√
|
|
數控系統資料（套）
|
3
|
|
選項配置
|
|
主機
|
精密級機床等級
|
6
|
|
最大擴展數控軸數
|
4
|
|
機械部件
|
立柱加高墊
|
×
|
|
機械螺旋導軌
|
×
|
|
去毛刺機構
|
×
|
|
尾座
|
×
|
|
自動上下料機構
|
×
|
|
附加工作臺
|
×
|
|
外齒銑刀架
|
×
|
|
內齒銑刀架
|
×
|
|
電氣
|
數據光盤
|
○
|
|
存儲卡
|
○
|
|
穩壓電源
|
○
|
|
工裝夾具
|
工件液壓夾緊油缸
|
×
|
|
工作臺液壓夾盤
|
×
|
|
夾具
|
○
|
|
工件液壓自動找正機構
|
×
|
|
角度調整塊
|
×
|
|
刀具相關
|
專用接刀桿
|
○
|
|
插齒刀具
|
×
|
|
銑齒刀盤
|
×
|
|
刀庫
|
×
|
|
刀夾
|
×
|
|
其它部件
|
油冷機
|
×
|
|
油霧分離器
|
×
|
|
特殊顏色涂裝
|
○
|
|
全防護罩
|
×
|
|
機床接油盤
|
○
|
注：√標示有，×標示無，○標示選配。
